南方cass

南方cass

南方cass 9.0 免费版南方cass手机版

  • 版  本:9.0 免费版
  • 软件授权:免费软件
  • 软件类型:国产软件
  • 软件语言:简体中文
  • 更新时间:2018/06/08 09:41:06
  • 应用平台:Win All
  • 软件官网: www.188soft.com
  • 软件大小:34.3M
基本简介
南方cass

南方cass是一款基于CAD平台开发的制图软件,功能包括地形、地籍、空间数据建库、工程应用、土石方算量等,件销量超过18000套,市场占有率遥遥领先,已经成为业内应用最广、使用最方便快捷的软件品牌。

相似软件
版本说明
软件地址



南方cass



南方cass软件功能特色


       运行平台

CASS采用全球公认的最优秀图形与设计平台AutoCAD,跟随和应用AutoCAD的最新技术成果并积累了丰富的开发经验,

      一体化处理

CASS打破以制图为核心的传统模式,结合在成图和入库数据整理领域的丰富经验,真正实现了数据成图建库一体化

       结算系统

CASS( Cargo Account Settlement System )即“货运财务结算系统”,是为航空公司及其货运销售代理人进行结算的管理工具。



南方cass



南方cass软件安装步骤


1.Cass9.0 可运行于cad2004/2005/2006

2.首先安装Autocad 2004或2005或2006中一个,安装过程中使用默认的安装路径。如果以前装过cass7.0或其它版本请卸载后重新安装CAD。

3.然后安装Cass9.0或cass9.0 原版(注:cass9.0只能用于CAD2006环境下)。

4.最后复制cass9.0pj文件bin目录下的全部内容,粘贴到"C:Program FilesCASS70BIN"目录下并覆盖。



南方cass



南方cass软件使用方法


1 、画线

很多朋友会说这个用说吗?南方里面提供了强大的画线工具,当然有的朋友这个也加在自己的 cad 里面,还是用现成的方便。 cass 里面画线工具可以对画好线进行第二次绘画,怎么说。比如你画好了一条线,觉得有一个地方不合适或者方向错了,那你可以用 y 命令加线段控制点,用 b 命令对这个线进行修改(比如回到那个节点再开始画、或者这个方向可以了,用 h 命令换到另外一个方向继续操作)这样始终是一条线。对以后的操作很方便。

2 、重复图元

就是画好的图不知道自己在操作怎么做了,发现很多东西都是重复,打印看不出来,但会影响图纸的大小,使系统承受不住,在南方软件里面就有一个工具可以自己把重复的线、字等删除

3 、后期处理

很多朋友在 cad 下画图,可把这个放在 cass 里面不可以进行一些简单的编辑,那是什么原因,因为南方软件认的是编码这个东西。就相当于你的图纸没有属性,不可以进行一些特殊的编辑。那怎么办,你可以用南方里面的一个工具地物编辑 --- 图形属性转换 --- 下面可以针对自己的情况进行选择。这样即可以分出很多图层来,又可以使没有属性的东西带上属性。这个东西很好用。

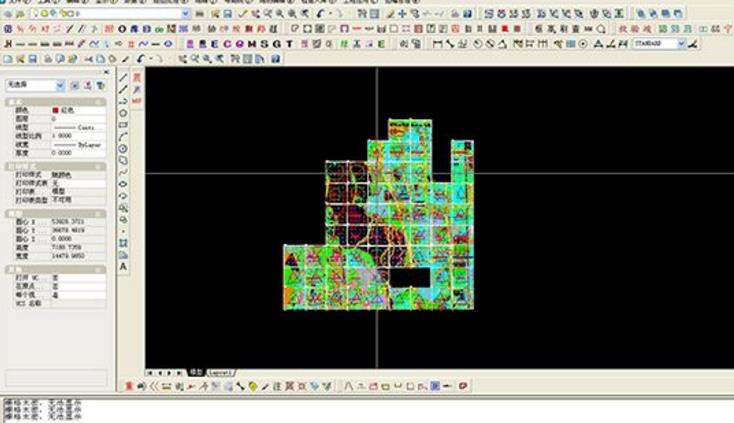

4 、批量分副

不会 cass 的朋友有时会遇到很多头痛的问题,比如自己画好了一个图,然后业主叫你分成几个图来打,因为一个图太大了。很多的人是画了很多的辅助线进行一步一步的修剪。那样太浪费时间了,你可以在 cass 下面直接就可以分副。只要你换好参考线,一步就到位,非常方便。



南方cass



5 、测站改正 :

会测图的朋友应该都遇到过这样的问题就是自己测图时的原始坐标搞错了,现在怎么办,进行整个图进行移动,哪么数据怎么处理,一个一个的去算,又怕自己算错,cass 下面就有一个测站改正,直接就可以图纸和数据一步到位,很简单就搞定,而且一定正确。

6 、提取高程点文件

cass 软件提供了一个功能就是把图面上的高程数据全部提取出来,合成在一个文件里面。但这个有一个缺点就是高程点号是重新排序,这个功能可以用在出图的时候展点用的上。当然还有工具可以解决这个问题,就是在数据——————数据合并这个命令,就可以解决编号不变。

7 、批量插入图块

在工具里面有一个批量插入图块,这个根据应该就跟它的名字一样。就是可以同时插入很多副图。很多朋友有可能觉得这个东西应该没有什么用,主要是还没有遇到,当我们几个人进行内业处理的时候就会用到,我们根据坐标的关系就可以同时把很多张图纸拼在一起,不用一张一张的去做,那样速度太慢,我们在质量的前提下还要注意速度。速度有才会有效益。

8 、还有一个命令 purge

这个命令是做什么,一个清除工具,我们在作图过程可能会遇到用别人的图,有时就会用到很多人的资料拼凑在一起,就会发现图层很多、标注样式很多、文字类型很多等,我们就可以用这个命令。它可以让我们消除很多不必要的东西,这样就会减少我们图纸的大小。图面上没有什么区别,但是如果是高手之间的交流人家就会知道你的 cad 水平,所以很多的时候,我们不仅是图面要掌握好,图纸里面的东西更应该掌握好,外强内更强。

9 、线型规范化

这个命令有什么作用,主要是后期出图的时候用到,很多时候画图的过程发现我们的地类、坎等一些特殊线是直线,没有什么特别的,那是我们地这些进行修改了,所以这样刷新就是刷不出来。我们就可以用地物编辑——复合线处理——线型规范化。就会让他们露出庐山真面目。



南方cass



南方cass软件常见问题


       南方cass怎么算土方量?

1、在CASS软件里有“工程应用”的菜单,下面有一个“方格网法土方计算”的应用。

2、用pline命令,把你需要计算土方的范围圈起来,一定要完全封闭。

3、把全站仪数据输入电脑后,形成DAT文件。

4、点击“方格网土方计算”命令,电脑会让你选择计算范围:点击一下刚才你圈起来的那条线。

5、需要你选择数据,你就选你的DAT 文件,再输入开挖之后的实际底标。

6、确定之后,计算机会自动计算,并在屏幕上直接画好方格和计算表,最下面的那项,就是计算的土方量了。



南方cass



       南方cass怎么提取坐标

1.菜单栏点击文件--->打开已有图形。此处把要获取坐标的多线段文件打开。

2.在弹出的对话框选中文件点击打开。

3.打开后,在菜单栏点击数据--->生成交换文件。

4.在命令栏须输入比例,因为是获取坐标。此处直接回车即可。

5.在弹出的对话框输入保存文件名和保存位置。点击保存。

6.在保存位置打开刚才保存的文件,可以看到坐标已生成。


南方cass

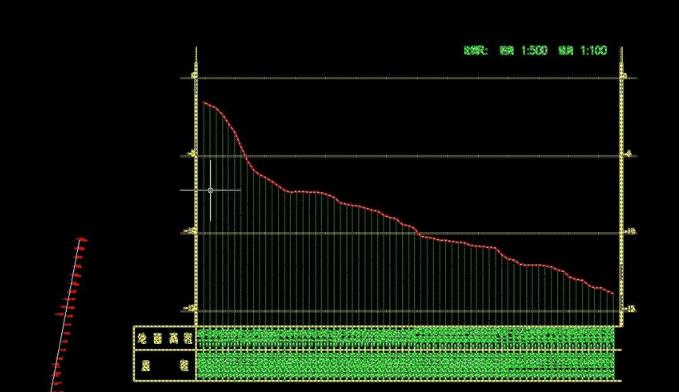

      CASS怎么绘制断面图?

1.在外业测量所得的数据包进行处理,对数据进行转换,得到一个原始数据文件夹,里面包含后缀名:nav、hdm、dat、ss等,为了减少讲解时间,我们就不讲数据处理前奏,如下图所示,得到一个数据文件;
2.打开CASS软件,点击菜单栏中的【绘图处理】,选择【展高程点】
3.展高程点后,选择目标文件夹,找到以CASS为名的文件,点中它,再点击打开;
4.接着需要按下几次回车键,然后我们可以看到数据点成现出,一个点包含了坐标,即为X坐标,Y坐标及高程;

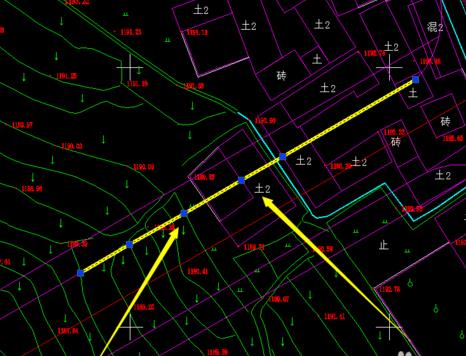

5.输入快捷命令:pl  即为多段线,其他直线是不行的,将每个坐标点连成直线;
6.接着,我们在菜单栏中找到【工程应用】,绘制断面图,根据已知坐标,这时候,我们需要点中刚才连的多段线;
7.在弹出的窗口中,选择【由图面高程点生成】,采样间距,比例尺等等,这些看实际情况选择,最终生成断面图

南方cass


南方cass软件同类软件对比

     南方cass与cad有什么区别?哪个好?

南方CASS与 AutoCAD 各有各的优点,总的来说,绘南方 CASS 基于 AutoCAD 的 Overlay 平台,充分利用 Overlay 对栅格图象的处理优势,结合了 CASS 成图软件方便灵活对地形地物处理的特点,CASS 软件自动地将各种地物地貌归到各个不同的层,在描图时只要用定标器点取各种绘图功能。绘图软件CASS 是在 AutoCAD 的基础上,有了更好的提高,功能更加完善,为数字化测量带来了极大的方便。


南方cass


南方cass软件更新日志

1.解决了数字描线模糊等问题,
2.优化部分代码,新增快速选择功能,查询、检索更加准确、快捷
3.优化平台稳定性,全新属性面板设计,要素信息更加丰富,参数设置更加方便



小编推荐

南方cass9.0是土地测绘人员必备绘图工具,为用户提供了土地勘测定界、城市部件调查等功能,南方cass软件界面清晰,操作流畅,至问世以来便博得一致好评!此外,本网站还提供AutoCAD 2013 浩辰云图CAXA电子图板等下载。
