AutoCAD2007怎么旋转图形-AutoCAD2007旋转图形的方法

AutoCAD 2007是 Autodesk 公司推出的经典计算机辅助设计（CAD）软件版本，广泛应用于建筑、机械、工程等领域的二维制图和三维建模。首次采用可视化面板（Dashboard）整合常用工具，改进的3D建模界面，支持动态输入（Dynamic Input）,强化PDF导入/导出，实现矢量数据互通,改进的表格功能，支持Excel数据链接。接下来就让华军小编为大家解答一下AutoCAD2007怎么旋转图形以及AutoCAD2007旋转图形的方法吧！

第一步

启动AutoCAD 2007，新建或打开已有文件。使用绘图工具（如直线、矩形、圆等）创建需要旋转的图形。

第二步

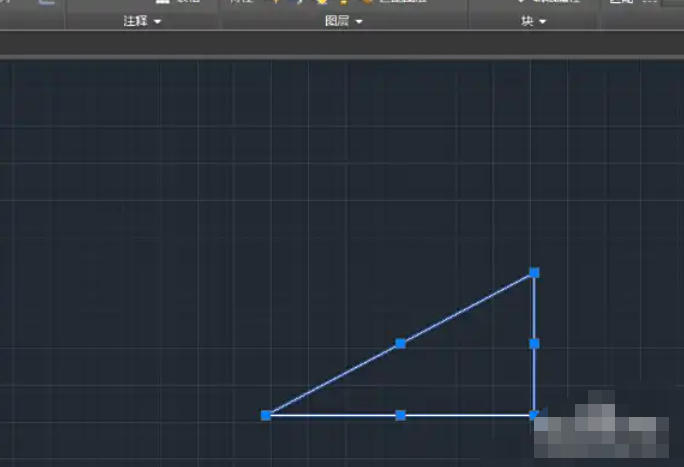

选择目标图形

鼠标框选：在图形周围拖动鼠标形成矩形框，完全框住对象后释放左键。

快捷键全选：按Ctrl+A选中当前视图中所有可见对象（需注意隐藏图层或块内的对象不会被选中）。

精确选择：按住Shift键逐个点击对象，可反向取消已选部分。

第三步

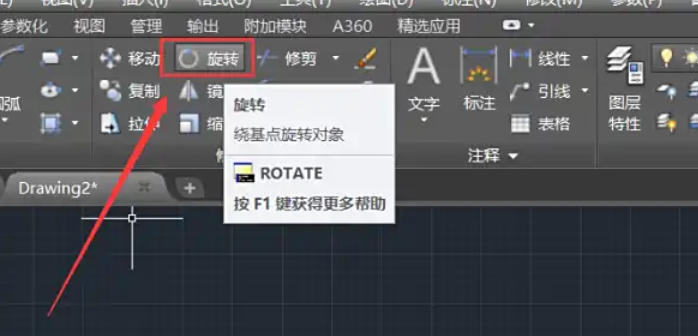

点击顶部工具栏的 “修改” → “旋转”（图标为圆形箭头）。

在命令行输入 RO（旋转命令缩写），按空格键或回车键确认。

提示：AutoCAD 2007中，命令行输入需严格区分大小写，但RO可忽略大小写。

第四步

直接按 RO + 空格键，快速调用旋转命令。

第五步

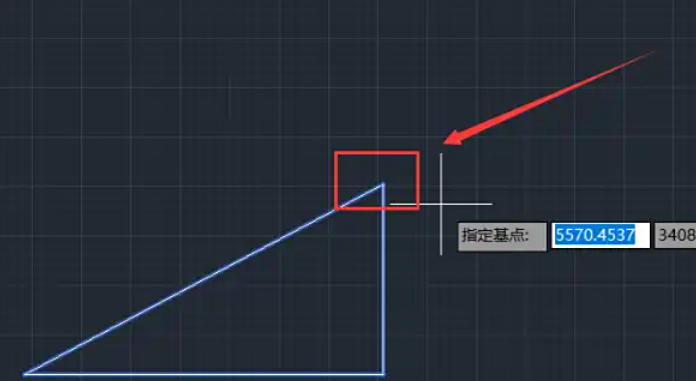

选择基点

命令行提示 “指定基点：” 时，在图形上点击一个点作为旋转中心（如矩形中心、端点或任意自定义点）。

技巧：

输入坐标值（如0,0）可精确指定基点。

开启对象捕捉（F3）可吸附到关键点（如中点、圆心）。

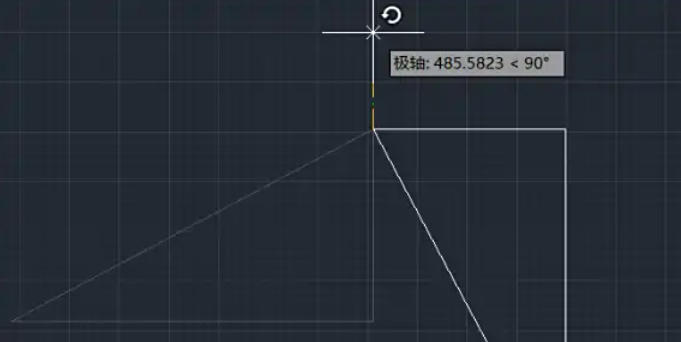

动态预览

选择基点后，鼠标移动时图形会以该点为轴心实时预览旋转效果（需确保“动态输入”F12开启）。

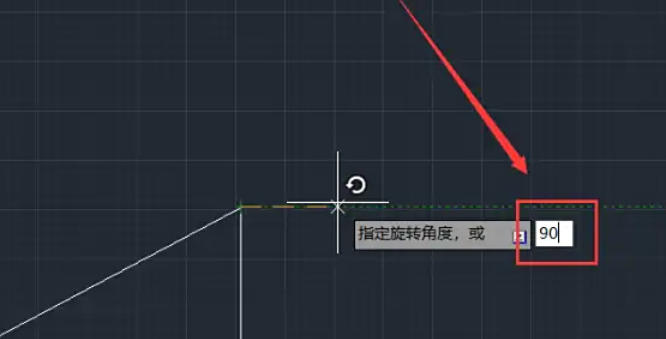

直接输入角度

命令行提示 “指定旋转角度或 [参照(R)]：” 时，输入角度值（如90）并按回车键。

方向规则：AutoCAD默认逆时针为正方向，输入负值（如-90）则顺时针旋转。

使用参照旋转（高级）

输入 R + 回车，进入参照模式：

指定参照角度（如原图形的一条边与水平线的夹角）。

指定新角度（如将该边旋转至垂直位置，输入90）。

适用场景：需将图形对齐到特定方向（如斜线变水平）。

第六步

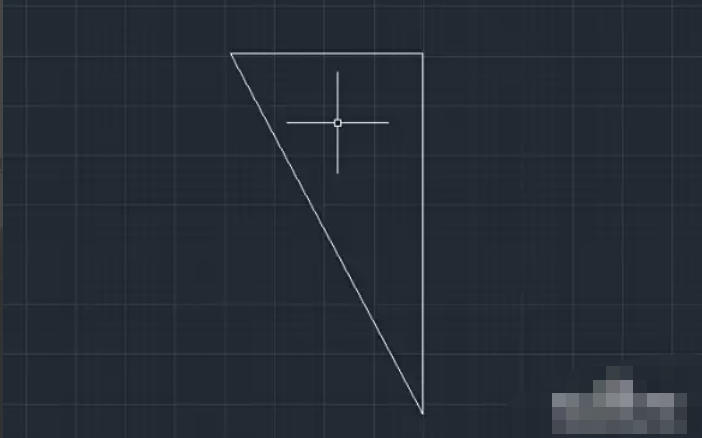

输入角度后按回车键，图形即以基点为中心旋转指定角度。使用ZOOM命令（快捷键Z）放大视图，确认旋转精度。
