AutoCAD2007怎么标注角度-AutoCAD2007标注角度的方法

AutoCAD 2007 是 Autodesk 公司推出的里程碑式CAD设计软件，在工程制图和三维建模领域树立了新标准。该版本首次实现了 二维绘图与三维设计的无缝整合，其革命性的动态块功能让设计元素具备智能参数化特性，大幅提升设计效率。软件引入完整的3D建模工具集，支持实体、曲面和网格建模，配合创新的 SteeringWheels导航系统和3D工作空间，彻底改变了三维设计体验。同时，AutoCAD 2007增强了PDF集成和注释缩放功能，优化了设计协作流程。作为 AutoCAD 系列承前启后的关键版本，它既保留了经典界面操作习惯，又奠定了现代CAD技术的发展方向，至今仍是建筑、机械、制造等行业专业人士的重要工具选择。接下来就让华军小编为大家解答一下AutoCAD2007怎么标注角度以及AutoCAD2007标注角度的方法吧！

第一步

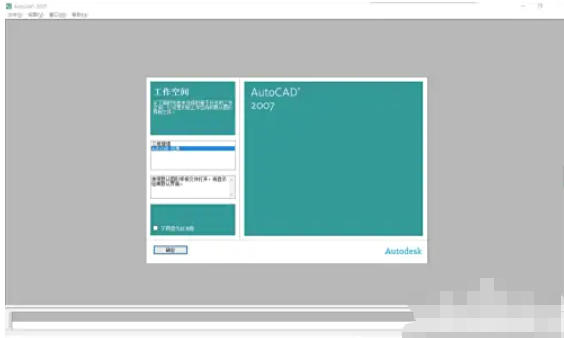

启动 AutoCAD 2007，确保处于默认的绘图界面。

第二步

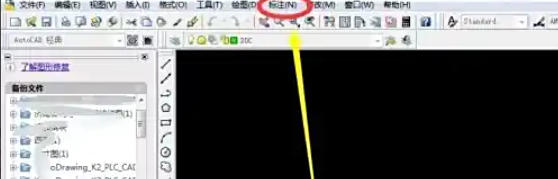

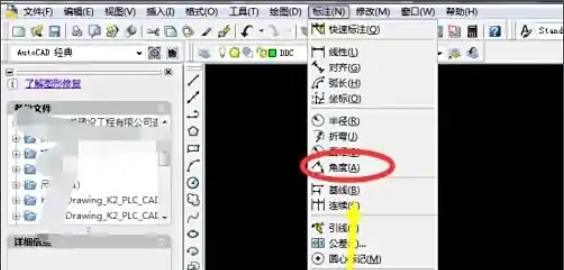

直接点击顶部菜单栏的 【标注】 > 【角度】（直接调用角度标注命令）。

第三步

标注两条直线的夹角：

命令行提示 “选择第一条直线” 时，点击第一条直线。

命令行提示 “选择第二条直线” 时，点击第二条直线。

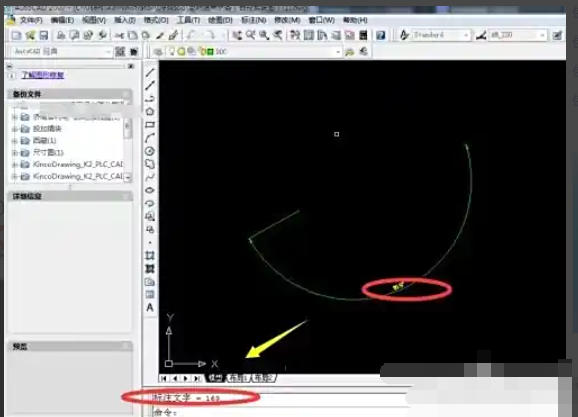

拖动鼠标将角度标注放置到合适位置，点击鼠标左键确认。

第四步

标注圆弧的角度：

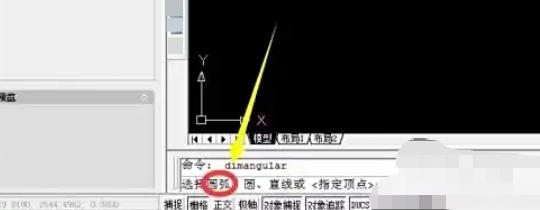

命令行提示 “选择圆弧” 时，直接点击圆弧对象。

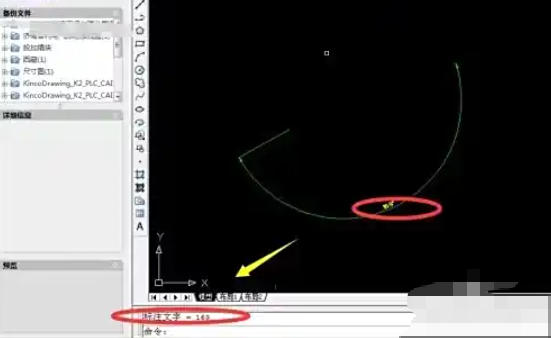

拖动鼠标将角度标注放置到合适位置，点击确认。

第五步

标注三点形成的角度（如圆上任意三点）：

命令行提示 “指定顶点” 时，点击角度的顶点（交点）。

命令行提示 “指定第一个端点” 时，点击第一条边的端点。

命令行提示 “指定第二个端点” 时，点击第二条边的端点。

拖动鼠标放置标注，点击确认。

第六步

如果需要修改标注文字、箭头大小等，可通过 【标注】>【样式】 打开“标注样式管理器”，调整后点击 “设为当前”。通过以上步骤，您可以高效完成 AutoCAD 2007 中的角度标注。
