AutoCAD2007怎么修改标注样式-AutoCAD2007修改标注样式的方法

AutoCAD 2007是由 Autodesk 公司开发的经典 计算机辅助设计（CAD）软件，主要用于二维制图、三维建模和工程设计。该版本引入了动态块（Dynamic Blocks）功能，允许用户创建可调整参数的智能图块，提升了设计效率。同时，它优化了3D建模工具，支持更直观的实体和曲面编辑，适用于建筑、机械、土木工程等领域。接下来就让华军小编为大家解答一下AutoCAD2007怎么修改标注样式以及AutoCAD2007修改标注样式的方法吧！

第一步

在电脑桌面上找到 AutoCAD2007 的快捷图标，使用鼠标双击该图标，等待软件完成加载并进入工作界面。

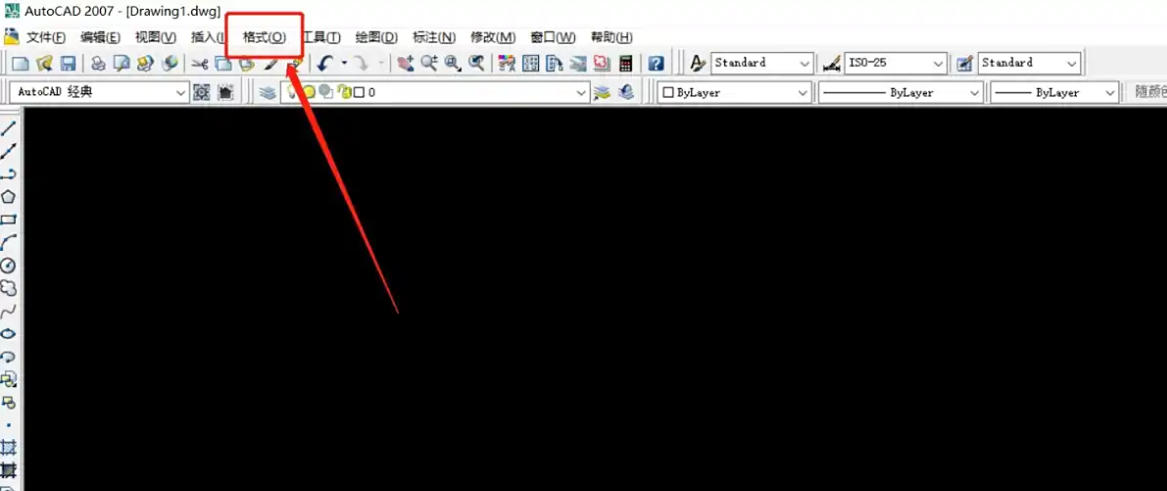

第二步

进入 工作界面后，在工具栏中找到“格式”选项，点击“格式”后会出现一个下拉菜单，在下拉菜单中精准定位并点击“标注样式”选项，此时会弹出“标注样式管理器”对话框。

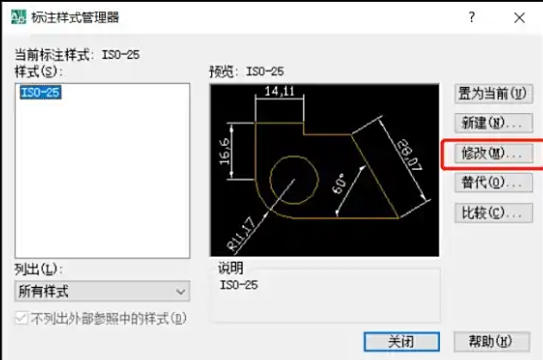

第三步

在“标注样式管理器”对话框中，会列出当前图形中已存在的所有标注样式。选中目标样式后，点击对话框右侧的“修改”按钮，随后会弹出“修改标注样式”对话框。

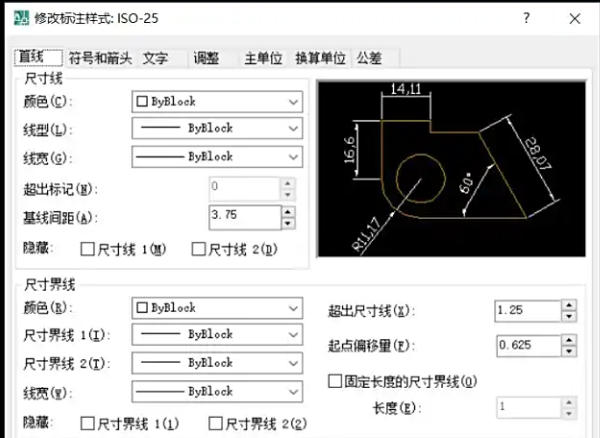

第四步

修改标注样式”对话框包含多个选项卡，每个选项卡对应不同的标注参数设置，在“尺寸线”区域，可以设置尺寸线的颜色、线型、线宽，还能调整尺寸线超出标记的长度以及基线间距（如果是基线标注）。在“尺寸界线”区域，能够设置尺寸界线的颜色、线型、线宽，以及尺寸界线超出尺寸线的长度和起点偏移量。“箭头”区域允许你选择箭头的类型（如实心箭头、建筑标记等），并设置箭头的大小。

第五步

“文字外观”部分可设置文字的样式、颜色、高度、宽度因子等。

“文字位置”能调整文字在标注中的垂直和水平位置，例如文字垂直方向上可以选择居中、上、下、JIS 等，水平方向上可以选择居中、第一条尺寸界线、第二条尺寸界线等。

“文字对齐”可设置文字是水平还是与尺寸线对齐。

“线性标注”区域可设置单位格式（如小数、科学计数法等）、精度（小数点后的位数）、小数分隔符等。

“角度标注”用于设置角度的单位格式和精度。

“前缀”和“后缀”可以为标注文字添加特定的前缀或后缀内容。

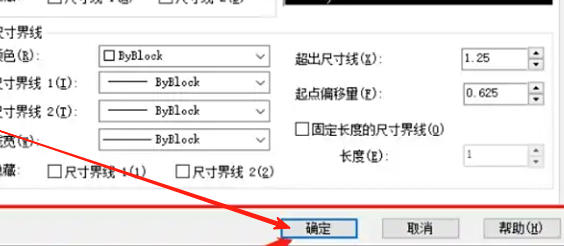

第六步

完成所有需要的参数设置后，仔细检查一遍设置是否符合你的要求。确认无误后，点击“修改标注样式”对话框中的“确定”按钮。此时会返回到“标注样式管理器”对话框，再次点击“关闭”按钮，关闭“标注样式管理器”对话框，完成对 AutoCAD2007 标注样式的修改。修改后的标注样式将应用于后续使用该样式创建的标注。

以上就是华军小编为您整理下下AutoCAD2007怎么修改标注样式以及AutoCAD2007修改标注样式的方法啦，希望能帮到您！
