第一步：绘制方形底座

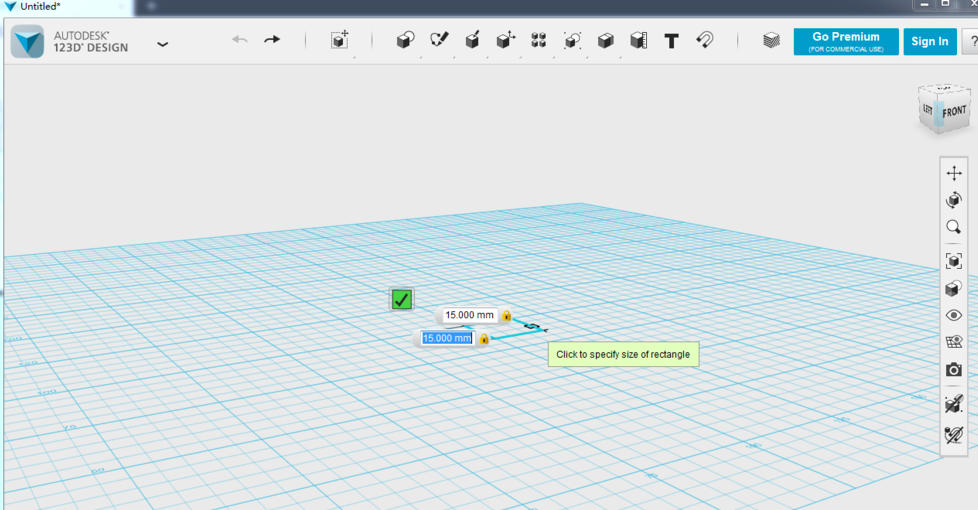

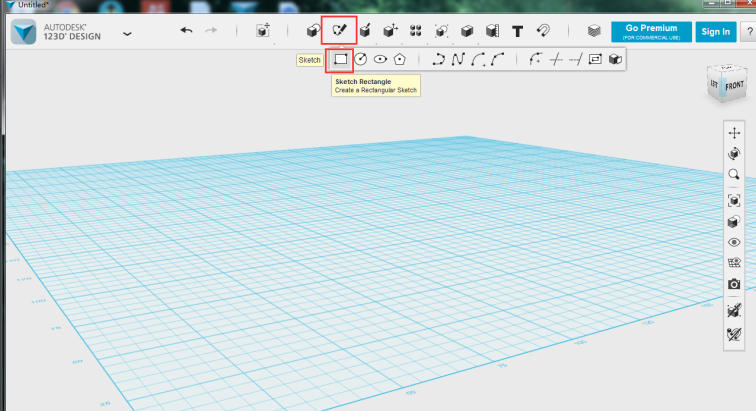

打开123D Design软件，在工具栏选择"草绘"工具，点击方形图标。在工作平台的栅格上绘制一个15×15mm的正方形。绘制完成后，按回车键或点击绿色方框内的对号确认，完成方形草图。

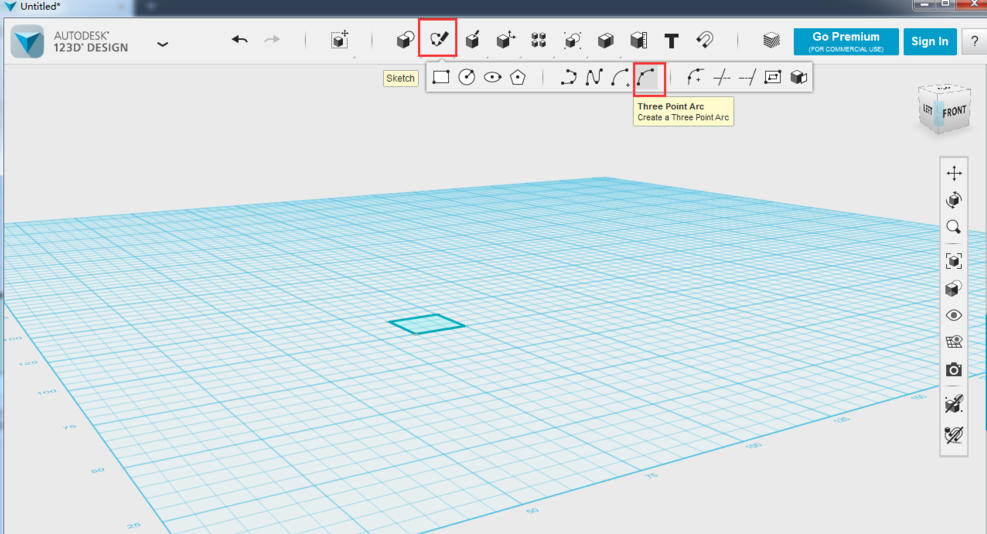

第二步：绘制弧形轮廓

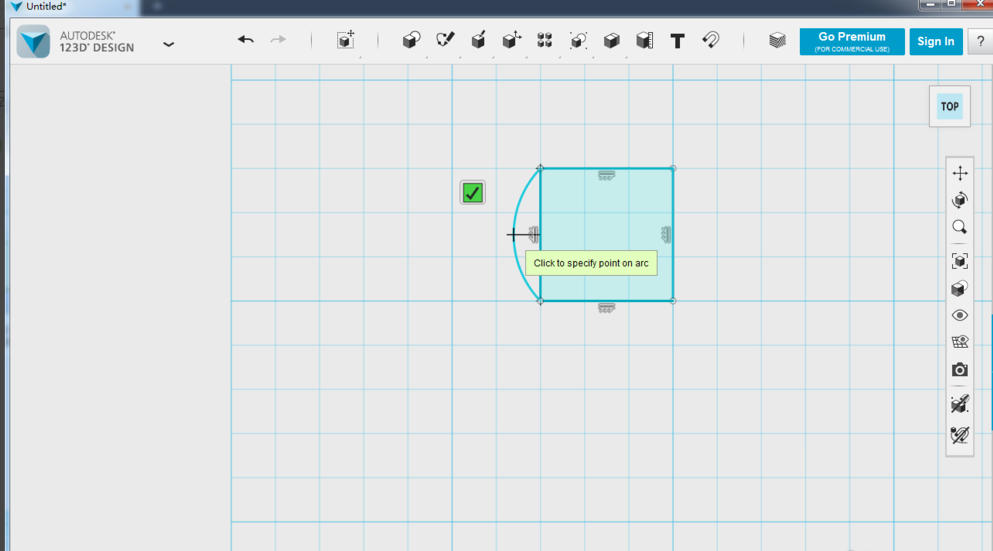

再次点击工具栏的"草绘"工具，选择"Three Point Arc（三点圆弧）"指令。以方形底边两点为固定端点，向方形外侧拖动鼠标生成弧线，根据喜好调整弧度。建议弧度不宜过大，否则打印出的象棋会显得过于扁平。

第三步：旋转生成基础形体

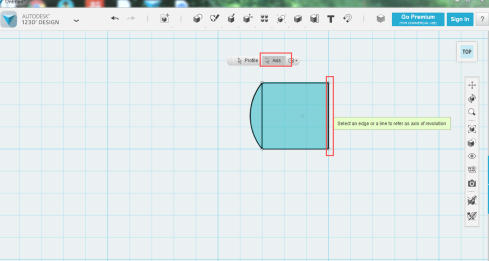

选择"拉伸"工具集中的"Revolve（旋转）"指令。在"Profile（轮廓）"选项激活状态下，选中第二步绘制好的组合图形面（面被选中后颜色会变暗）。然后点击"Axis（轴）"选项，选择带有弧线的对边作为旋转轴，在数值框内输入360，生成象棋的基础立体形状。

第四步：修饰顶部圆面

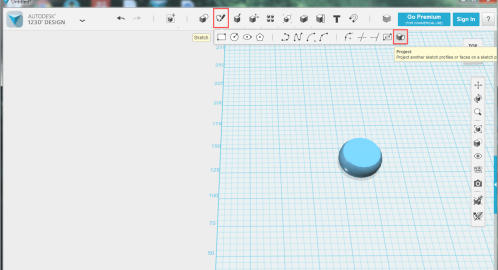

将画好的基础形体调整至合适角度，使用"Project（映射/投影）"功能在顶部映射出一个圆面。然后使用"Offset（偏移）"指令，在映射出的圆面上绘制两个稍小的同心圆面，形成圆环结构。

第五步：下沉圆环凹槽

使用"Extrude（拉伸/直推）"指令，选中第四步偏移出的圆环区域，将其向下拉伸下沉，形成象棋顶部的环形凹槽修饰，增强棋子的立体感与真实感。

第六步：添加象棋文字

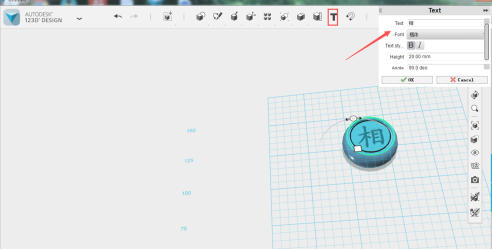

选中工具栏的"Text（字体）"工具，点击象棋顶面作为文字附着面。在弹出的字体数据窗口中输入要刻的汉字（如"帅""将""炮"等），注意中文字体需在字体列表中选择中文类别，调整字体大小与位置使其居中美观。

第七步：挤出文字浮雕

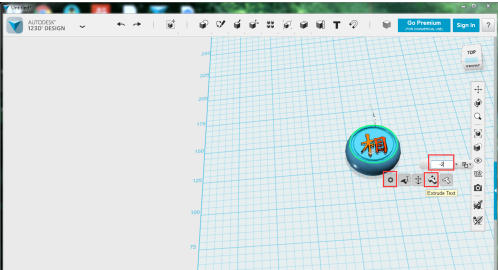

选中已输入的文字，点击设置按钮（齿轮图标），选择"Extrude（拉伸）"选项，输入合适的挤出数值，使文字形成凸起或凹陷的浮雕效果，完成象棋刻字。

第八步：检查与导出

旋转视图检查象棋整体效果，确认文字方向正确、比例协调。如需批量制作，可使用"Mirror（镜像）"或"Pattern（阵列）"功能复制。最后将文件导出为STL格式，即可进行3D打印。
