软件特色

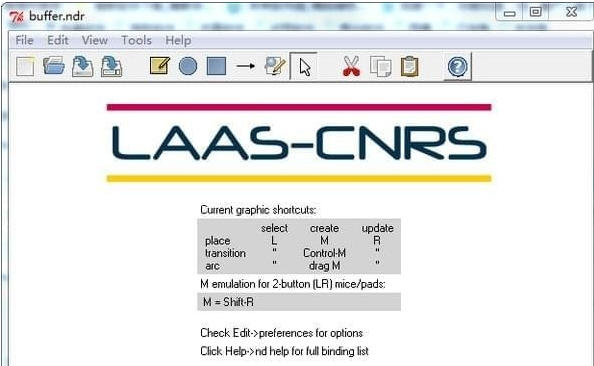

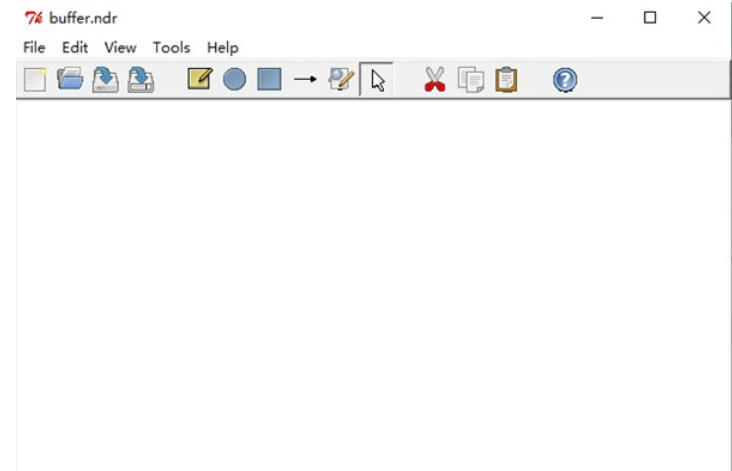

图形化建模界面
提供直观的拖拽式绘图工具,支持快速构建Petri网模型(库所、变迁、弧线等元素)。
界面简洁,操作便捷,适合初学者快速上手,同时支持复杂模型的高级编辑。
时间Petri网扩展支持
支持 时间戳、时间延迟、优先级 等时间约束条件,可模拟系统在时间维度下的动态行为。
提供 状态空间抽象 功能,通过保留关键属性(如标记、LTL/CTL*属性)优化大规模模型的仿真效率。
多格式兼容与转换
支持多种文件格式(如 .net、.ndr、.tpn、.pnml),可与CPN Tools等其他Petri网工具无缝协作。
提供 Kripke转换系统 导出功能,便于结合模型检查工具(如CADP)进行验证。
高性能仿真引擎
内置 步进模拟器 和 路径查找器,支持交互式或批处理模式运行仿真。
针对复杂模型优化性能,支持多线程计算,显著提升大规模系统的分析速度。
教学与科研辅助
提供丰富的示例库和教程,帮助用户快速掌握Petri网建模技巧。
支持 Fiacre高级描述语言 编译,便于将文本描述转换为Time Petri网模型。
核心功能
模型构建与编辑
支持库所(Places)、变迁(Transitions)、弧线(Arcs)的图形化添加与编辑。
提供 抑制弧(Inhibitor Arcs) 和 读取弧(Read Arcs) 等高级元素,增强模型表达能力。
动态仿真与分析
可达性图构建:生成系统状态转换图,直观展示模型行为。
路径分析:计算最快/最慢路径,支持定时发射序列(Time Schedule)生成。
模型检查:集成 S/E LTL 和 模态μ-演算 公式检查,验证系统属性(如安全性、活性)。
时间约束处理
支持 时间间隔 设置(如变迁触发时间范围 [a,b]),模拟实时系统行为。
提供 时间转换系统(TTS) 导出,便于与其他时间分析工具集成。
常见问题及解决方案
仿真结果与预期不符
原因:时间约束设置错误或模型逻辑缺陷。
解决:检查变迁的时间间隔参数,确保符合实际场景;使用 模型检查器 验证属性(如 AG ¬deadlock 确保无死锁)。
大规模模型仿真卡顿
原因:状态空间爆炸导致性能下降。
解决:启用 状态空间抽象 功能,保留关键属性;或使用 Sift 版本进行快速验证。
TINA(TIme petri 网络分析工具)更新日志:
1:优化了性能
2:解决bug问题我们是认真的
